干貨！3分鐘了解新型擠出機專用溫控系統！
添加時間：2018-05-30
擠出機是依靠螺桿旋轉產生的壓力及剪切力，使物料充分進行塑化以及均勻混合，然后通過口模成型。常用于擠出軟、硬聚氯乙烯、聚乙烯等熱塑性塑料，可加工多種塑料制品，如吹膜、擠管、壓板、拔絲帶等，亦可用于熔融造粒。
目前通用市場上的擠出機系統均為儀表控溫以及進口品牌成套系統。
傳統控制柜 ，通過專用儀表控制溫度，現場環境要求高，操作繁瑣，有的穩定性欠佳，售后維護需寄回工廠，十分麻煩，成本偏高。
維控擠出機專用溫控系統 ，電機運行全部集成于HMI控制，操作簡單，維護方便。
配置：專用型控制系統，3V型PWM主機+8ITC專用溫控模塊+高清PI系列控制屏
特點：專用定制，與標準PLC相比，控制精度高，模糊PID+自適應PID結合控制，操作簡單
精度：±0.8
售后：廠家提供現場問題，專業技術人員對接解決
成本：低于市場價5%~10%

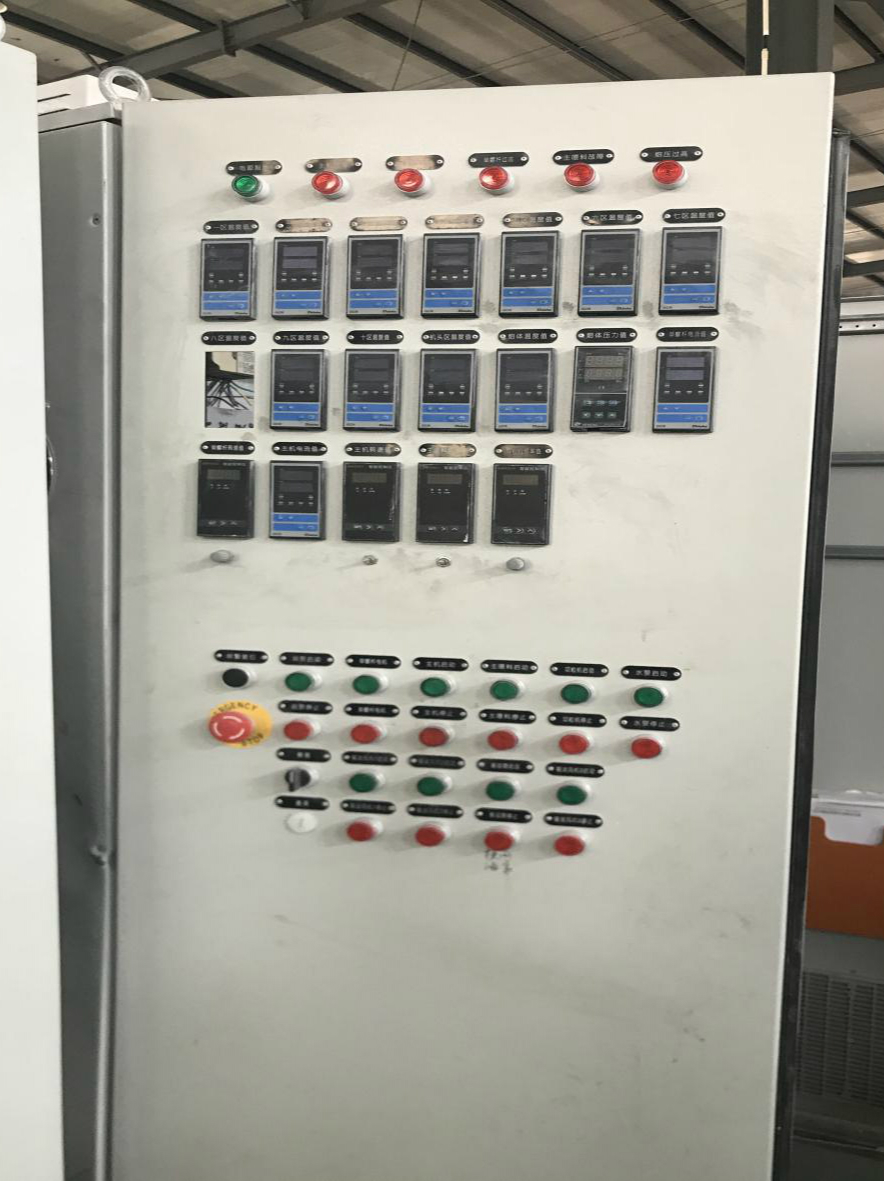

▲傳統控制柜

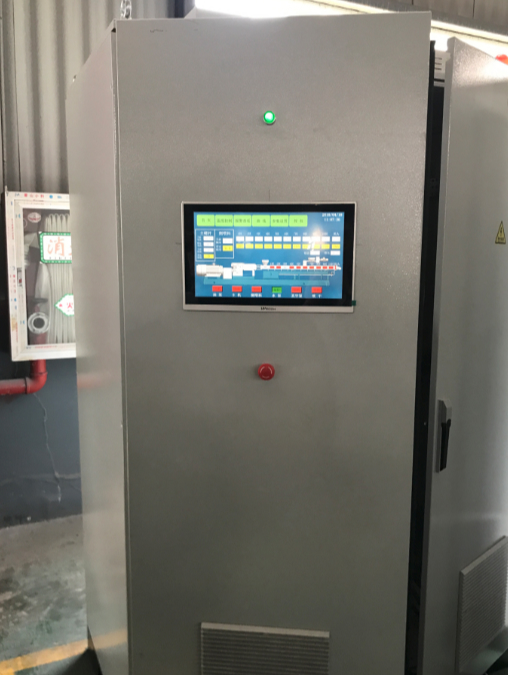

▲專用溫控系統
維控擠出機系統 案例詳解
1、系統分類
風扇降溫型擠出機在風扇開始運行后，會使溫度穩定在設定值左右?？販夭▌有?，不會頻繁震蕩，但降溫速度較慢。
水冷降溫型擠出機與前者相反，降溫速度快，但控溫波動大，溫度震蕩較頻繁，可以通過水管上的總閥和各區單獨的閥控制，每個閥開大開小都會影響到控溫效果。
▲ 風扇降溫型
▲水冷降溫型
2、硬件配置（標配）
PLC：LX3V-1616MT
模塊：LX3V-8ITC
HMI：PI9150
3、軟件配置
專用16路PWM輸出和PID自適應（自適應主要用于水冷降溫型擠出機與風冷型擠出機）

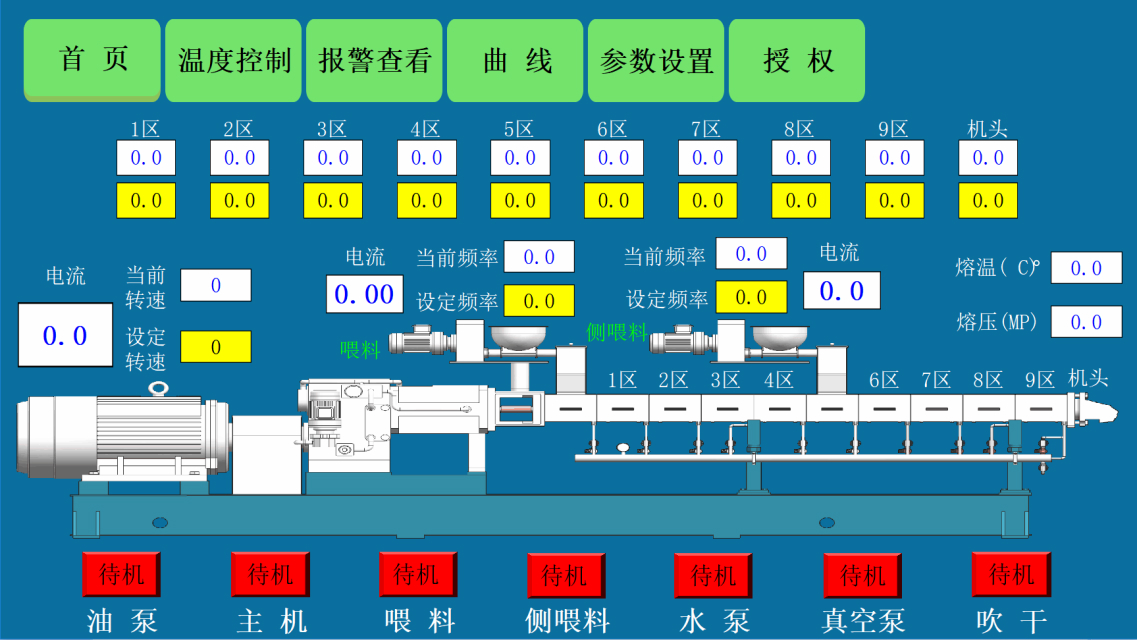

4、HMI功能簡介
①在HMI主監控頁面上可以顯示并設定各區溫度，加溫和制冷的同時，會有動畫顯示，可以讓用戶直觀了解擠出機各區運行情況。
②主螺桿電機和喂料電機的運行轉速、實時電流等，都有實時監控，運行時也會有相應的動畫出現。
5、HMI儀表式監控
①當客戶只需要監控溫度時，可選用此畫面。
②各區溫控可一鍵開啟，一鍵關閉，也可單獨開啟，單獨關閉。

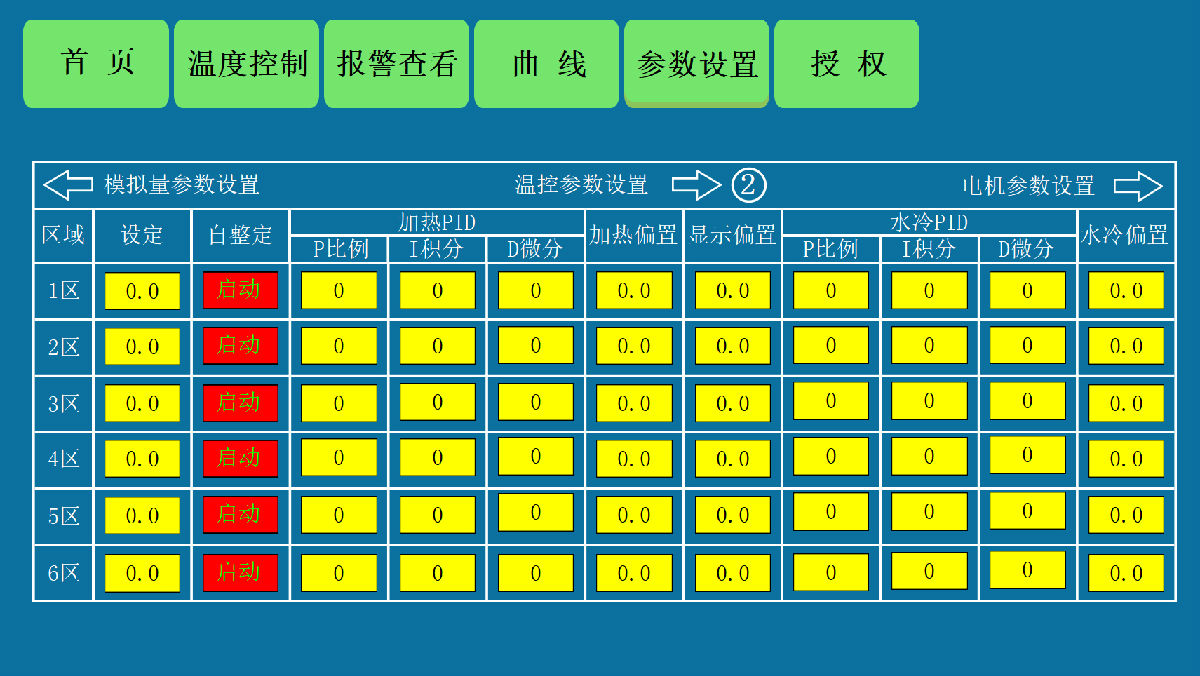

6、HMI參數設置
①各區的PID參數都集合在一起，初次使用時，需要客戶到此頁面設定各區制熱制冷的各項參數。
②擠出機內部壓力傳感器的模擬量設定校準。
③各項電機的運行參數設置。

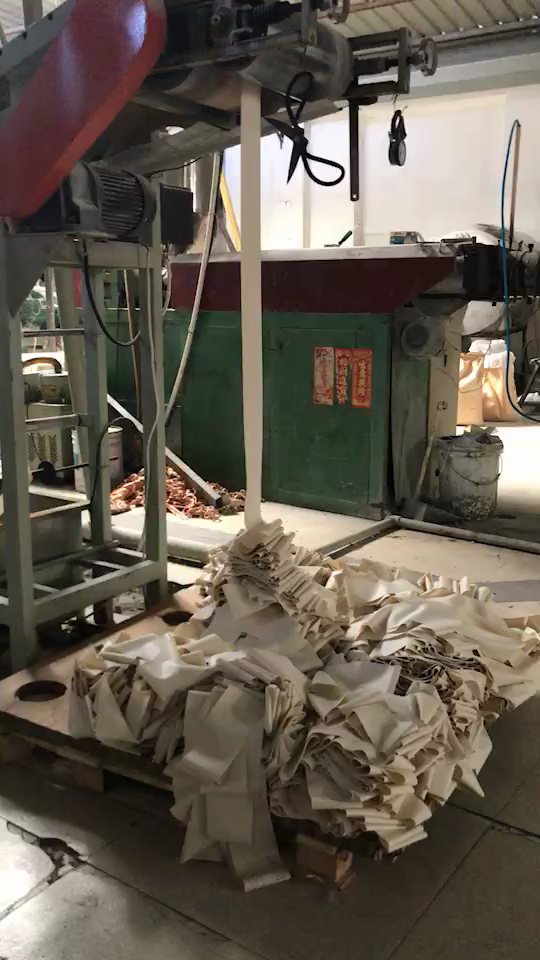

7、現場設備圖
8、咨詢方式
