系統架構

慧網物聯網架構，可分為四層：系統控制層、數據采集層、傳輸層和應用層

(1)系統控制層

系統控制層采用維控PLC及各模塊，PLC通過485或者模擬量采集現場壓力表，流量計等實時數據和累計數據；編寫梯形圖PLC的I/O點來控制變頻器、伺服、普通電機等驅動整體系統的運行與反饋。

(2)數據采集層

數據采集層采用慧盒的以太網口或者串口與PLC通訊來獲取設備的各類信息，慧盒主機獲取設備部分?jǐn)?shù)據作監控與數據分析，如管道壓力，水池水位，污染指數，系統使用情況等。

(3)傳輸層

傳輸層由各種網絡，包括互聯網、廣電網、專用網絡、VPN、無線移動通信和云計算平臺等組成，負責傳遞和處理感知層獲取的信息。

慧盒是專門針對物聯網系統應用推出的前置智能數據采集，能接入市面上主流的PLC，數據通過以太網，4G網絡遠傳到云端數據服務器中，網絡斷線時可以將數據本地存儲，重連后斷點續傳，保證系統數據的完整性。

(4)應用層

應用層是物聯網和用戶的接口，它與行業需求結合，實現物聯網的智能應用。慧網物聯網云平臺是物聯網應用層的基礎平臺， 只需要簡單的配置慧盒聯網，其他所有功能都在云端完成，靈活配置實時數據， 趨勢圖，報表，告警，手機app 等， 無需懂得編程，熟練操作電腦的高中生即可完成。如管道壓力，水池水位等，收集每個節點的數據，進行存儲和管理實現整個測試點的信息動態顯示。對異常狀態自動報警，并將報警信息郵件通知或者手機微信。

大屏監控顯示

基于地圖顯示空壓機所在地的設備統計，正常運行的設備數，停機設備數，設備故障率、各項統計分析報表等。

點選設備的具體運行的實時狀態，顯示各種參數，讓用戶對設備的運行狀態了如指掌。

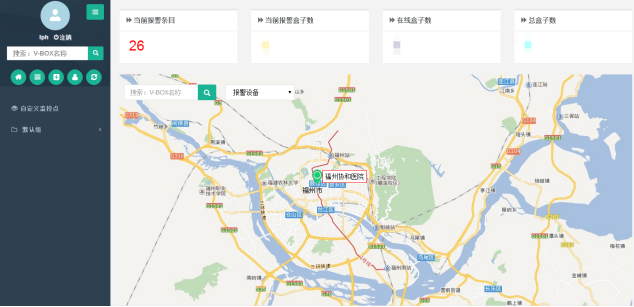

                                                                慧盒所有位置的分布圖

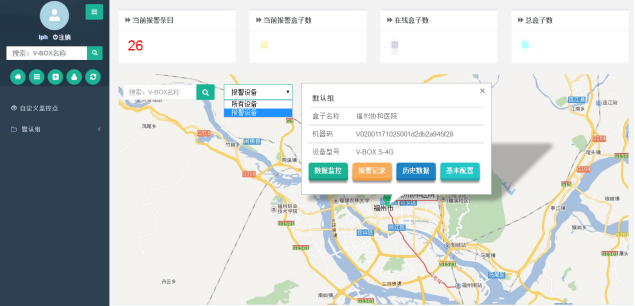

首頁地圖查找所有報警的設備，可直接點擊查看該設備的所有信息

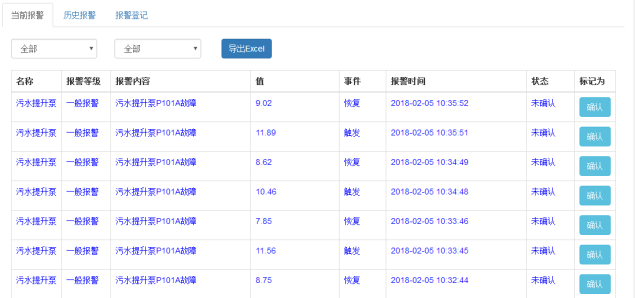

                                                                 故障信息

優勢

1.支持主流PLC，支持多種上網方式；

2.PC、手機APP、網頁端均可實現數據監控和設備管理功能 ；

3.支持多用客戶方案，可以實現設備管理人員，現場服務人員，終端客戶等不同極限的人訪問監控不同的設備；

4.數據遠傳到云端數據服務器中，也可以將數據本地數據存儲，具有遠程查詢，斷點續傳的特點，確保系統的數據完整性。

5.遠程PLC程序的遠程程序上傳下載，在線調試程序，大量節省人力，財力，并大大提高運維效率。

◇通過RS232/RS485/Ethernet和設備的控制器進行通信，獲取設備數據

◇通過4G(全網通)/WIFI/Ethernet連接云端

◇國際標準通信協議MODBUS, BACNET，211協議等等

◇根據客戶需要為用戶定制協議

◇支持市面上主流的PLC和控制器的通信協議

◇支持短信息，郵件功能

◇支持OPC，私有云搭建，云組態功能

◇支持PLC遠程下載，遠程調試

◇支持APP監控
